کوپلر انتهایی میلگرد که با نام‌های «مهار مکانیکی انتهای آرماتور»، «انکر انتهایی میلگرد» و Terminator Coupler نیز شناخته می‌شود، قطعه‌ای فولادی و رزوه‌دار است که در انتهای میلگرد نصب می‌شود تا سطح باربری بزرگ‌تری در داخل بتن ایجاد کند. وظیفه این قطعه، اتصال دو میلگرد به یکدیگر نیست؛ بلکه برای مهار نیروی کششی میلگرد در بتن و جایگزینی خم یا قلاب انتهایی آرماتور به کار می‌رود.

در اتصالات متراکم تیر به ستون، ستون به فونداسیون، دیوارهای برشی، کلاهک شمع و سایر نواحی‌ای که اجرای خم انتهایی میلگرد با محدودیت فضا روبه‌رو است، استفاده از کوپلر انتهایی می‌تواند آرایش آرماتورها را منظم‌تر کرده و فضای مناسب‌تری برای عبور و تراکم بتن ایجاد کند.

انتخاب و استفاده از کوپلر انتهایی باید بر اساس نقشه‌های سازه، قطر و رده مقاومتی میلگرد، مقاومت فشاری بتن، عمق مهاری، فاصله آرماتورها، پوشش بتن و مشخصات فنی تأییدشده محصول انجام شود. بنابراین این محصول نباید بدون بررسی مهندس طراح به‌عنوان جایگزین عمومی تمام خم‌های انتهایی استفاده شود.

کوپلر انتهایی میلگرد چیست؟

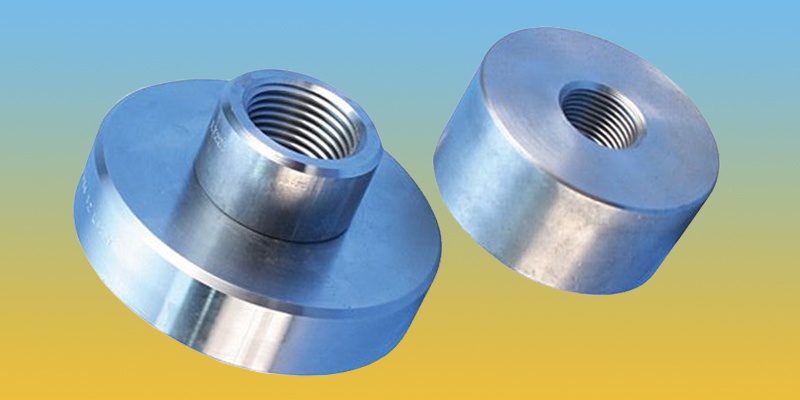

کوپلر انتهایی یک قطعه فولادی دارای رزوه داخلی و یک سر پهن یا چندضلعی است که روی انتهای رزوه‌شده میلگرد بسته می‌شود. سر پهن کوپلر در داخل بتن نقش سطح باربر را دارد و نیروی کششی موجود در میلگرد را از طریق فشار موضعی به بتن اطراف انتقال می‌دهد.

برخلاف کوپلر استاندارد که میان دو میلگرد قرار گرفته و نیروی کششی یا فشاری را مستقیماً از یک میلگرد به میلگرد دیگر منتقل می‌کند، کوپلر انتهایی فقط روی انتهای یک میلگرد نصب می‌شود و نیروی آن را به بتن اطراف منتقل می‌کند. به همین دلیل، اصطلاح دقیق‌تر برای این محصول «مهار مکانیکی انتهای میلگرد» است.

فرم بیرونی کوپلر انتهایی معمولاً به‌صورت شش‌ضلعی یا دارای سطوح آچارخور ساخته می‌شود تا امکان نصب و محکم‌کردن آن با ابزار مناسب فراهم شود. نوع رزوه، گام رزوه، قطر داخلی، ابعاد سر کوپلر و جنس فولاد باید با مشخصات میلگرد و سیستم رزوه‌زنی مورد استفاده در پروژه سازگار باشد.

کوپلر انتهایی عمدتا برای میلگرد سایز 16 تا 50 در اتصالات مکانیکی تولید و استفاده می شود.

تکنیک تراش سفارش کوپلر انتهایی را به صورت اختصاصی با طول و گام درخواستی برای پروژه های خاص میپذیرد البته جنس کوپلرهای شرکت تکنیک تراش از فولاد آلیاژی می باشد و تولید کوپلر با سایر آلیاژهای فولاد برای موارد خاص امکان پذیر می باشد.

مکانیزم انتقال نیرو در کوپلر انتهایی

مسیر انتقال نیرو در کوپلر انتهایی به این صورت است که ابتدا نیروی کششی میلگرد به رزوه‌های اتصال منتقل می‌شود. سپس بدنه و سر کوپلر، این نیرو را به‌صورت تنش فشاری و باربری موضعی به بتن مقابل سر کوپلر انتقال می‌دهند.

سطح مفید باربری سر کوپلر از اختلاف سطح مقطع کلی سر کوپلر و سطح مقطع میلگرد به دست می‌آید:

سطح مفید باربری = سطح سر کوپلر − سطح مقطع میلگرد

هرچه سطح مفید باربری بزرگ‌تر باشد، تنش فشاری وارد بر بتن در مقابل سر کوپلر کاهش پیدا می‌کند. بااین‌حال، بزرگ بودن سر کوپلر به‌تنهایی برای تأمین یک مهار ایمن کافی نیست و عوامل زیر نیز باید کنترل شوند:

• مقاومت فشاری بتن؛

• طول یا عمق مدفون میلگرد؛

• فاصله کوپلر تا لبه آزاد بتن؛

• فاصله کوپلرهای مجاور؛

• ضخامت پوشش بتن؛

• وجود خاموت و آرماتور محصورکننده؛

• ظرفیت رزوه میلگرد و کوپلر؛

• مقاومت کششی میلگرد؛

• شرایط بارگذاری رفت‌وبرگشتی و لرزه‌ای.

بنابراین بهتر است عملکرد این محصول فقط با عبارت «تشکیل مخروط برش در بتن» توضیح داده نشود. شکست احتمالی می‌تواند به شکل ترک‌خوردگی یا گسیختگی بتن، شکافت بتن، بیرون‌کشیدگی مهار، آسیب رزوه، گسیختگی بدنه کوپلر یا پارگی میلگرد اتفاق بیفتد.

نسبت سطح مفید کوپلر به سطح مقطع میلگرد

در طراحی بسیاری از مهارهای انتهایی، سطح مفید سر مهار چند برابر سطح مقطع میلگرد در نظر گرفته می‌شود. چنانچه در مشخصات فنی کوپلرهای تکنیک تراش نسبت سطح مفید سر کوپلر به سطح مقطع میلگرد برابر چهار اعلام می‌شود، لازم است این مقدار در جدول مشخصات محصول برای هر سایز به‌صورت جداگانه نمایش داده شود.

عدد چهار نباید صرفاً به‌عنوان یک جمله عمومی درج شود؛ بلکه بهتر است قطر سر کوپلر، سطح کل سر، سطح مقطع میلگرد و سطح مفید باربری برای هر سایز محاسبه و در کاتالوگ فنی ارائه شود. همچنین انطباق این مقدار با ضوابط پروژه باید توسط مهندس طراح کنترل گردد.

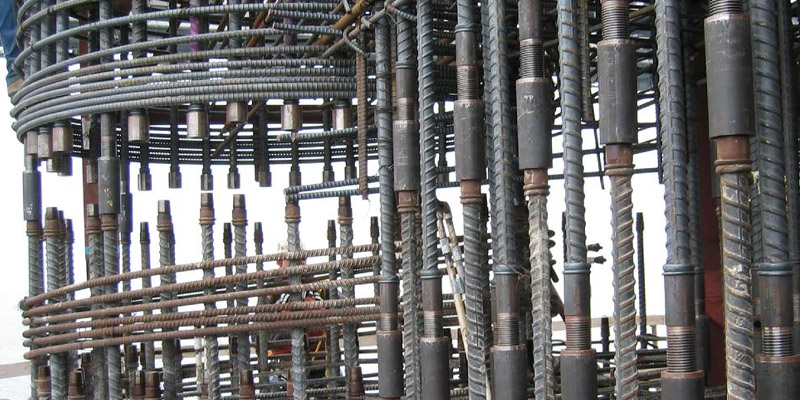

کاربرد کوپلر انتهایی

جدول نهایی آماده قرار دادن در صفحه

مهم‌ترین کاربرد کوپلر انتهایی، جایگزینی خم یا قلاب انتهای میلگرد در نواحی‌ای است که تراکم آرماتور بالا بوده یا فضای کافی برای اجرای شعاع خم وجود ندارد.

این محصول می‌تواند با تأیید مهندس طراح در قسمت‌های زیر مورد استفاده قرار گیرد:

اتصال تیر به ستون

در گره‌های تیر به ستون، وجود میلگردهای طولی تیر، میلگردهای ستون و خاموت‌های ناحیه بحرانی می‌تواند تراکم زیادی ایجاد کند. حذف بعضی خم‌های انتهایی و استفاده از مهار مکانیکی می‌تواند فضای گره را برای بتن‌ریزی و ویبره مناسب‌تر کند.

اتصال ستون به فونداسیون

در محل مهار میلگردهای ستون یا میلگردهای انتظار داخل فونداسیون، کوپلر انتهایی می‌تواند در صورت تأمین عمق مهاری، فاصله از لبه، پوشش بتن و آرماتورهای محصورکننده مورد استفاده قرار گیرد.

دیوار برشی و نواحی مرزی

در المان‌های مرزی دیوار برشی که تراکم میلگردهای طولی و عرضی زیاد است، استفاده مهندسی‌شده از مهار انتهایی می‌تواند به کاهش ازدحام موضعی آرماتورها کمک کند.

کلاهک شمع و فونداسیون های حجیم

در کلاهک شمع، پی‌های عمیق و اعضای بتنی حجیم، ممکن است مهار کردن میلگرد با خم‌های متداول با محدودیت اجرایی روبه‌رو شود. در چنین شرایطی کوپلر انتهایی می‌تواند یکی از گزینه‌های طراحی باشد.

قطعات پیش ساخته بتنی

در برخی قطعات پیش‌ساخته، محدودیت ابعاد و نیاز به مونتاژ دقیق قفسه آرماتور باعث می‌شود استفاده از مهار مکانیکی نسبت به خم‌کاری میلگرد مناسب‌تر باشد.

استفاده از کوپلر انتهایی در هر یک از این قسمت‌ها باید در نقشه‌های اجرایی مشخص شده باشد و عبارت «قابل استفاده در تمام نقاط سازه» بدون ذکر محدودیت‌های طراحی توصیه نمی‌شود

روش بستن آرماتور رزوه شده به کوپلر انتهایی

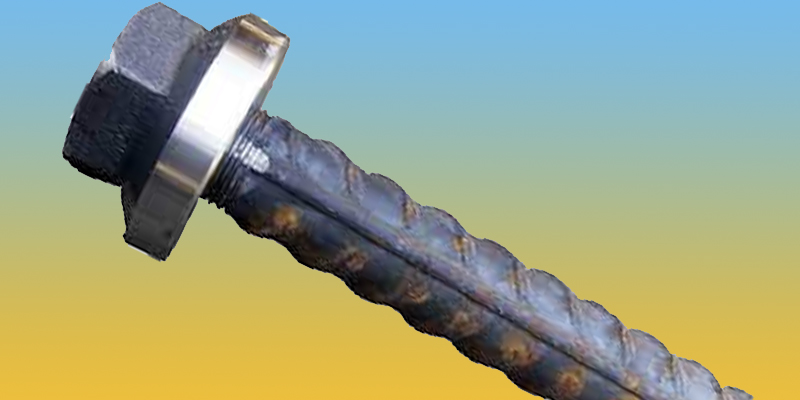

• ابتدا باید محافظ لاستیکی رزوه میلگرد جدا کنید، پس از جدا کردن محافظ لاستیکی رزوه میلگرد، کوپلر انتهایی را از طرف قطر بزرگ کوپلر توسط دست به آرماتور مربوطه تا حد امکان ببندید.
• توجه نمایید در این حالت علامت SAHANDو یا STE به سمت بیرون و انتهای میلگرد خواهد بود.

با استفاده از آچار لوله گیر کوپلر انتهایی را تا انتهای رزوه آرماتور بسته و محکم کنیم ، البته باید توجه داشته باشید که در این حالت تمامی رزوه های آرماتور درون کوپلر انتهایی را بسته باشید .

• چنانچه به هر دلیل رزوه های میلگرد دچار زنگ زدگی شده باشند با استفاده از برس سیمی آنها را تمیز کرده و با افزودن گریس و روغن بر روی رزوه ها اقدام  به بستن آنها نمایید.
• د رمرحله آخر برای سهولت نظارت و کنترل اتصالات بسته شده پیشنهاد می شود که پس از بستن کامل کوپلر انتهایی از نشانه گذاری توسط رنگ قرمز بر روی کوپلر حتما استفاده کنید .

آموزش نصب کوپلر انتهایی

کوپلر انتهایی بصورت فیکس به میله تقویت آماده نصب و قرار دادن در بتن می باشد، بعد از ریخته گری در بتن و زمانِ آماده برای توسعه، درپوش انتهای پلاستیکی را از کوپلر جدا کنید ،

در این  زمان باید ادامه میله را داخل کوپلر بچرخانید. حال باید پیچ کردن میل داخل کوپلر انتهایی را تا زمانیکه محکم شود ادامه داد.

این نکته بسیار حائز اهمیت است که برای اطمینان از نصب صحیح، محل اتصال را به طوقه مشخص کرده و با استفاده از آچار گشتاور کالیبره شده روی میله ، محکم کنید. جدول زیر طوقه های محکم کننده را معرفی میکند با ما همراه باشید.

معیارهای انتخاب کوپلر انتهایی مناسب

انتخاب کوپلر انتهایی فقط براساس قطر میلگرد انجام نمی‌شود. مهم‌ترین معیارهای انتخاب عبارت‌اند از:

• تطابق کامل قطر و گام رزوه کوپلر با رزوه میلگرد؛

• سازگاری با رده مقاومتی میلگرد

• تأمین سطح مفید باربری مورد نیاز

• کافی بودن مقاومت بدنه و رزوه‌های کوپلر

• تناسب ابعاد کوپلر با پوشش بتن و فاصله میلگردها

• وجود فضای کافی برای نصب آچار

• ارائه گواهی مواد اولیه و گزارش کنترل ابعادی

• وجود نتایج آزمایش معتبر برای مجموعه میلگرد، رزوه و کوپلر

• سازگاری با شرایط لرزه‌ای و مشخصات فنی پروژه

استفاده هم‌زمان از میلگرد رزوه‌شده توسط یک سیستم و کوپلر تولیدشده براساس سیستم رزوه متفاوت می‌تواند موجب درگیری ناقص رزوه‌ها و کاهش ظرفیت اتصال شود.

کنترل کیفیت و بازرسی کوپلر انتهایی

کنترل کیفیت کوپلر انتهایی باید هم در مرحله تولید و هم در محل پروژه انجام شود. مهم‌ترین کنترل‌ها شامل موارد زیر است:

• کنترل گواهی و آنالیز فولاد مصرفی؛

• اندازه‌گیری ابعاد خارجی و طول کوپلر

• کنترل قطر، گام و طول رزوه داخلی

• کنترل رزوه میلگرد با گیج مخصوص

• بررسی سطح مفید باربری سر کوپلر

• کنترل عدم وجود ترک، پلیسه و تغییر شکل

• انجام آزمایش‌های تعیین‌شده برای سیستم اتصال

• کنترل درگیری کامل رزوه در محل نصب

• کنترل فاصله از لبه و فاصله میان کوپلرهای مجاور

• کنترل پوشش بتن و آرماتورهای محصورکننده

• ثبت شماره بچ تولید و امکان ردیابی محصول.

ارزیابی کوپلر نباید فقط بر اساس ظاهر قطعه انجام شود. عملکرد نهایی مربوط به مجموعه‌ای متشکل از میلگرد، نوع رزوه، بدنه کوپلر، روش نصب و بتن اطراف آن است

مزایای کوپلر انتهایی چیست؟

• کوپلر دارای مقاومت و تحمل بسیاری در مقایسه با میلگرد و قطعات مشابه است.
• با کاربرد این قطعه، میتوان اقدام به تقسیم فشار وارده بر کل طول میلگرد نمود.
• کوپلر موجب کاهش تراکم میلگردها شده و سبب در امتداد قرار دادن میلگردها و میله ها می شود.
• مزایای اقتصادی بسیاری مانند کاهش زمان در اجرای پروژه، انجام دادن راحت و سریع پروژه های مربوط به سازه، کم کردن وزن سازه، کاربرد در جاهایی که قابلیت نصب اتصالات در آن امکانپذیر نمی باشد، کاهش هزینه های خم کاری و… نیز از جمله فواید استفاده از کوپلر می باشد.

اولین مرحله برای رزوه کردن پس از برش میلگرد به قطعات مورد نیاز، آماده نمودن سر میلگرد است.

برای این کار، باید سر میلگردها به صورت صاف و نود درجه، بریده شود. از ابزار آلات مختلفی مانند اره نواری، اره پروفیل بر، اره مکانیکی، اره آتشی و... برای این کار استفاده می کنند.

توجه داشته باشید که اگر سر میلگردها به صورت نود درجه بریده نشوند، موجب ایجاد رزوه های ناقصی در نوک آرماتورها می شوند که مقاومت پایینی دارند.

پس اتصال مکانیکی، فاقد مقاومت لازم در کشش، خواهد بود. پس از آماده سازی سر میلگردها، میلگردها توسط جرثقیل و نیروی انسانی مقابل دستگاه، قرار گرفته و برای رزوه کردن، وارد دستگاه می شوند.

سپس قطر رزوه ها، توسط گیج های کنترل سایز رزوه، کنترل می شوند.

آیین نامه در مورد استفاده از کوپلر

برخی از بندهای آیین نامه، شامل موارد زیر می شود:

• باید از کوپلرهای استاندارد، مطابق با بندهای ۴، ۳، ۱۴، ۱۹۱۲ در تمامی قسمت های سازه هایی که در مناطق خطر کمتر زلزله قرار دارند، استفاده نمود.
• میزان مقاومت وصله، باید حداقل ۶.۱ برابر از مقاومت جاری شدگی آرماتور باشد.
• در قطرهای بیش از ۳۶ میلی متر، نباید کوپلر را به کار برد.

قیمت کوپلر انتهایی در بازار ایران

قیمت خرید هر محصولی در بازار، بر اساس فاکتورهای مختلفی، تعیین می شود.

قیمت کوپلر میلگرد انتهایی نیز مانند دیگر محصولات، به عوامل متعددی مانند نوسانات بازار ارز کشور و قیمت تهیه مواد اولیه بستگی دارد. پس نمیتوان به صورت قطعی، قیمت واحد و دقیقی برای خرید کوپلر انتهایی اعلام نمود.

تلفن : 66135404 - 66314550

موبایل : 09122777455

سوالات متداول

چگونه استفاده از کوپلر نهایی هزینه‌ها را کاهش می‌دهد؟
به‌کارگیری وصله مکانیکی نهایی جایگزین روش‌های سنتی مثل وصله پوششی می‌شود و نیاز به اورلب طولانی میلگردها را از بین می‌برد. این موضوع به شکل قابل توجهی هزینه‌های اتصال آرماتورها را کاهش داده و در نهایت به کاهش هزینه کل پروژه کمک می‌کند.

میزان محکم کردن میلگرد در کوپلر انتهایی چگونه است؟
برای تضمین عملکرد درست اتصال، میلگرد باید به طور کامل در کوپلر انتهایی محکم شود. فرآیند بستن کوپلر نباید نیمه‌کاره رها شود و تا رسیدن به آخرین رزوه ادامه یابد تا اتصال کاملاً مقاوم و ایمن باشد.

استفاده از کوپلر انتهایی چه مزیتی نسبت به اورلب یا وصله پوششی دارد؟
با استفاده از کوپلر، طول اضافی اورلب حذف شده و سرعت نصب افزایش می‌یابد. علاوه بر کاهش هزینه‌ها، اتصال مقاوم و مطمئن نیز تضمین می‌شود.

مزایای مهندسی استفاده از وصله مکانیکی چیست؟
مطالعات علمی نشان داده‌اند که رفتار میلگردی که با کوپلر وصله شده، تقریباً مشابه میلگرد یکپارچه است. این ویژگی باعث می‌شود استفاده از وصله مکانیکی نه تنها از نظر اقتصادی، بلکه از لحاظ مهندسی و عملکرد سازه نیز گزینه‌ای مطمئن و قابل اعتماد باشد.
