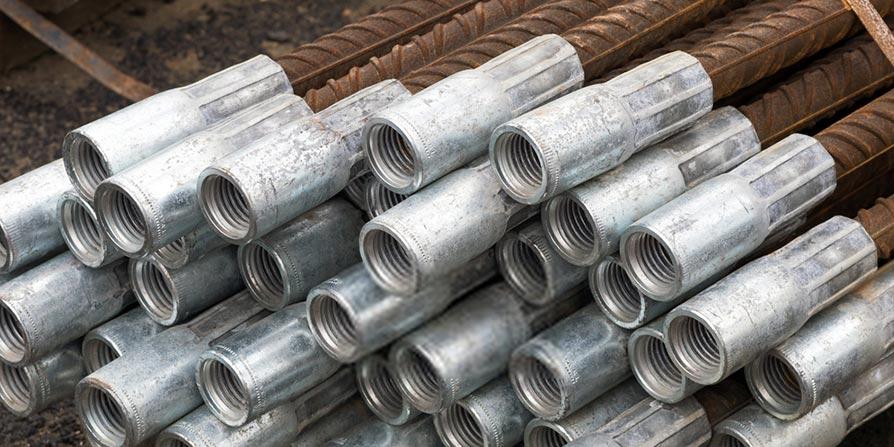

کوپلر استاندارد آپست چیست

کوپلر استاندارد آپست (Upset Standard Coupler) نوعی وصله مکانیکی است که برای اتصال دو میلگرد به یکدیگر استفاده می شود، بدون آنکه نیاز به اورلپ طولانی یا خم کاری خاص داشته باشد. این نوع کوپلر یکی از محبوب ترین و پرکاربردترین کوپلرهای مکانیکی در پروژه های ساختمانی محسوب می شود، به ویژه در سازه های بتنی که نیازمند مقاومت بالا در برابر بارهای استاتیکی و دینامیکی (مثل زلزله) هستند.

مفهوم آپست (Upset) در کوپلر چیست؟

واژه آپست (Upset) به معنای “افزایش قطر میلگرد در محل رزوه زنی” است. در کوپلر استاندارد آپست، ابتدا انتهای میلگردها به روش فورجینگ (Upsetting Forging) قطورتر می شود و سپس رزوه روی بخش قطور شده زده می شود. این فرایند دو مزیت مهم دارد:
حفظ سطح مقطع و مقاومت میلگرد: چون رزوه ها روی قسمت قطور شده تراش می خورند، قطر ریشه رزوه کمتر از قطر اسمی میلگرد نمی شود. در نتیجه مقاومت کششی میلگرد حفظ می شود یا حتی کمی افزایش می یابد.
رزوه های قوی تر و عمیق تر: افزایش قطر میلگرد امکان ایجاد رزوه های عمیق تر را فراهم می کند، که تحمل بیشتری در برابر نیروهای کششی و فشاری دارند.

اجزای کوپلر استاندارد آپست

 کوپلر (Coupler Body): استوانه ای فلزی (معمولاً فولادی) با رزوه های داخلی.
میلگرد رزوه خورده: دو سر میلگرد پس از آپست و رزوه زنی وارد کوپلر می شوند و محکم پیچ می شوند.

مشخصات فنی کوپلر آپست استاندارد

معمولاً از فولاد با مقاومت بالا ساخته می شود (مثلاً فولاد C45 یا S45C).
 مطابق با استانداردهای بین المللی مانند:
o BS 8110
o ACI 318
o DIN 1045
o JGJ 107-2016 (چین)
قابلیت تحمل حداقل ۱۰۰٪ مقاومت کششی میلگرد را دارد.
قابل استفاده در میلگردهای با قطر 12 الی 40 میلی متر (بسته به برند و تولیدکننده).
طراحی کوپلر طوری است که نیازی به چرخاندن میلگرد هنگام نصب نیست (خصوصاً مدل های position coupler).

مزایای کوپلر استاندارد آپست نسبت به وصله سنتی (Overlap)

ویژگی وصله اورلپ کوپلر آپست استاندارد
طول وصله طولانی (۴۰-۵۰ برابر قطر میلگرد) بسیار کوتاه (طول کوپلر)
حجم بتن مصرفی بیشتر کمتر
فضای کارگاهی نیاز به فضای زیاد فضای کم
زمان اجرا طولانی سریع تر
مقاومت مکانیکی وابسته به بتن مستقل از بتن
استفاده در مناطق شلوغ آرماتوربندی مشکل آسان

موارد استفاده کوپلر آپست استاندارد

سازه های بتنی سنگین (برج ها، پل ها، تونل ها)
 مناطق زلزله خیز (به دلیل اهمیت حفظ مقاومت میلگرد)
 قطعات پیش ساخته بتنی
پروژه های صنعتی با آرماتوربندی متراکم
اصلاح یا ادامه میلگردهای موجود در پروژه های بازسازی

چالش های استفاده از کوپلر آپست
 قیمت دستگاه های فورجینگ اولیه و تجهیزات رزوه زنی بالاست.
 نیاز به نیروی کار ماهر برای عملیات آپست و رزوه زنی.
 ممکن است در میلگردهای متفرقه یا غیراستاندارد مشکل ساز شود.
قیمت کوپلر نسبت به وصله اورلپ بیشتر است، اما در پروژه های بزرگ، صرفه جویی قابل توجهی در حجم بتن، زمان و نیروی انسانی ایجاد می کند.

کوپلر استاندارد آپست یکی از پیشرفته ترین روش های اتصال مکانیکی میلگرد است که توانسته جایگزین روش های سنتی مثل اورلپ شود. این روش به ویژه در پروژه های حساس و سازه های مقاوم در برابر زلزله یا بارهای سنگین، نقش حیاتی دارد. هرچند سرمایه گذاری اولیه آن بیشتر است، اما مزیت های آن در دقت، سرعت اجرا، کاهش مصرف بتن و افزایش استحکام اتصالات کاملاً توجیه پذیر است.

دورازکوپلراتفاق میافتد،لازم به توضیح است که میلگرد انتخاب شده برای این روش حتما بایستی قابلیت آپست کردن را داشته باشد متاسفانه بعضی از تولیدات داخلی

 امکان آپست کردن را ندارند یا به عبارت بهتر پس از آپست نمودن میل گرد سختی ناحیه رزوه کاری به شدت افزایش می یابد به نحوی که امکان رزوه کاری به روش فرمینگ

وجود ندارد. طول رزوه و طول کوپلر در این روش کاهش می یابد و این بدلیل افزایش قطر محل رزوه کاری است.
